1.動機
高一那年算是我第一次對密碼學有興趣，也花了一兩天的時間用python復刻二戰時期德國的加密機器恩格瑪機，而在完成這份專案後我開始好奇，現代的加密是怎麼樣的呢?畢竟不可能像古典密碼學那樣針對英文字母做加解密，在探索的過程中，我發現了現代對稱加密的先驅:DES演算法。
2.歷史
DES (Data Encryption Standard)是一種是一種對稱金鑰加密塊密碼演算法，1976年被美國聯邦政府的國家標準局確定為聯邦資料處理標準，隨後在國際上廣泛流傳開來。
雖然隨著運算能力提升，DES 的 56 位元金鑰變得能被暴力破解(使用RTX3070進行加速的話大約需要215天，如果是特殊設計的機器不下幾個小時就能破解 (source))，但是作為第一個公開的對稱加密算法，吸引了很多嘗試破解、弄清楚國安局有沒有暗藏後門的各路人士開始加入密碼學的研究，而隨後替代他的AES (Advance Encryption Standard)演算法，在設計中也相當程度的參考了DES，實際上後來出現的一系列其他的對稱加密算法，或多或少都借鏡了DES，因此，DES在現代密碼學的意義，其實早就超出了算法本身。
3.演算法邏輯
我在理解原理的方面是看Neso Academy-Data Encryption Standard(DES)的一系列教學影片學習的，這裡我會試著用我的話來講解清楚。
1. Feistel Structure

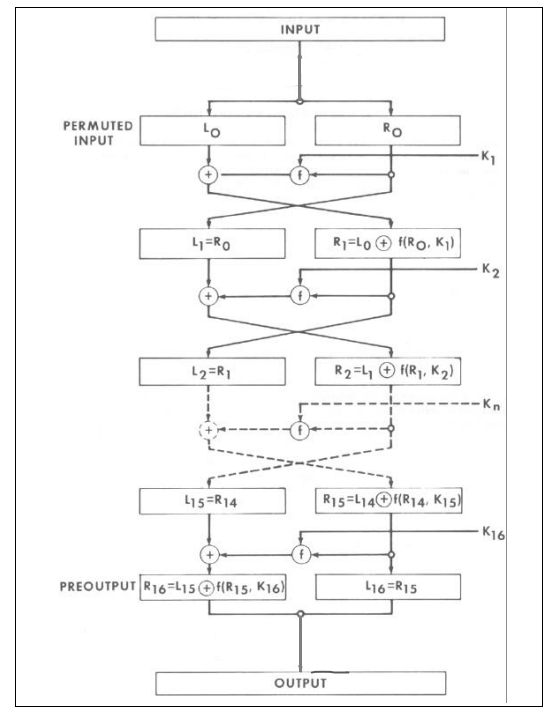

Feistel Structure 是一種用於構建對稱區塊加密算法的結構，其演算邏輯如圖:
(註:實際上Feistel Structure並沒有硬性規定輪數，但這裡使用官方文檔和為了解說方便圖中的是DES所使用的16輪)
L0, R0: 將input 拆分成等長的左右兩部分
K1 ~ K16: 輪密鑰，每個都是固定長度的不同資料
f(): 輪函數，f(input, round_key) = output，input 和 output長度相同
Ꚛ: 異或運算(xor)
仔細觀察就可以發現這種設計的巧妙之處:
plain = feistel(input=feistel(input=plain, round_keys=K1~K16), round_keys=K16~K1)
因此加解密使用同一套算法不過round_keys順序相反罷了，所以即使f()不可逆，整體算法仍然可逆。
2. Mangler Function

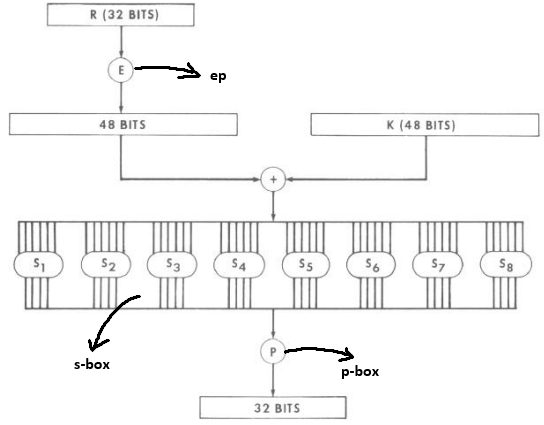

Mangler Function 是DES所採用的輪函數，其概略演算邏輯如圖:
以下是拆分成各個步驟的解釋:
1. expand permutation (ep)
ep()會將32bit的輸入，擴展成48bit的輸出，其運作邏輯如下:
將原資料用上表的索引填入(例如: output[1] = input[32], output[2] = input[1], output[15] = input[10])，嘿對，就是這麼樸實無華。
2. xor
接著和48bit的輪密鑰(接下來會討論輪密鑰的生成)進行異或運算。
3. s-box
s-box()會將48bit的數據變回32bit，同時這是整個算法唯一的非線性運算，可以說是整個演算法在統計上不會完全崩塌的重大功臣。
首先，輸入會被拆成8個6bit的資料，我們叫它們d1 ~ d8，而s-box()也由8個小函式s1() ~ s8()組成，每個si()接收6bit並且輸出4bit的資料，整體流程就是:
output = s-box(input) = s1(d1)|s2(d2)|......|s7(d7)|s8(d8)
si的運作邏輯如下:
每個di都是6bit，因此我們把它拆成di = b1 b2 b3 b4 b5 b6

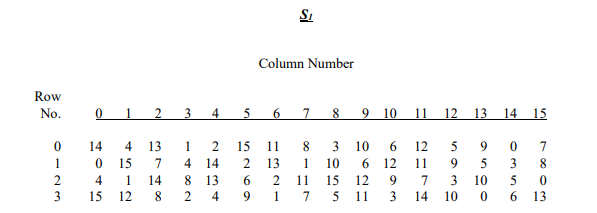

接著，b1 b6當縱軸，b2 b3 b4 b5當橫軸，拿去查表(上圖是s1()的表，每個si()都有自己的表)，查到的值就是輸出。
4. p-box
p-box()會將32bit的輸入，查表打亂，其運作邏輯如下:
將原資料用上表的索引填入(例如: output[1] = input[16], output[2] = input[7], output[15] = input[31])
3. Key Schedule

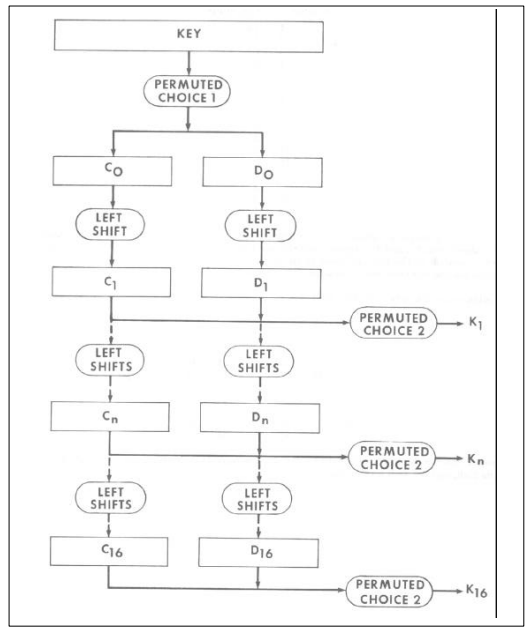

再來我們要來探討這16輪的輪密鑰是如何產生的，其概略演算邏輯如圖:
1. permuted choice 1 (pc1)

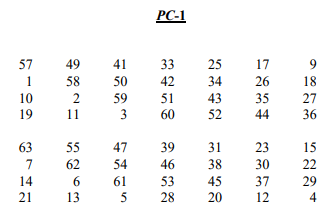

pc1()會將64bit的key(演算法使用的密鑰)，變成兩個28bit的C0, D0，
其中，8的倍數bit會被捨棄，這也是為什麼DES的密鑰真實長度是56bit而不是64bit，其運作邏輯如下:
將原資料用上表的索引填入，上半部分是C0，下半部分是 D0。
2. left shifts (lcs)
lcs()是將原本b1 b2 ...... b27 b28 變成 b2 b3 ...... b28 b1的這個操作根據現在的回合重複指定次數，其中除了第1, 2, 9, 16輪做1次以外，其餘輪數都做2次。
3. permuted choice 2 (pc2)
pc2()會將56bit的資料(C0 | D0)變成48bit的輪密鑰，其運作邏輯如下:
將原資料用上表的索引填入(例如: output[1] = input[14], output[2] = input[17], output[15] = input[12])
4. Final Step!
最後將上述的零件組起來就好了，其運作邏輯如下:
其中將round_keys反序就是解密。
1. initial permutation (ip)

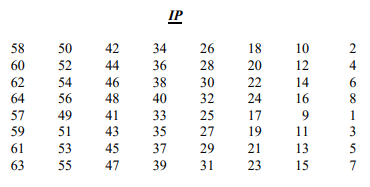

ip()會將64bit的輸入，查表打亂，其運作邏輯如下:
將原資料用上表的索引填入(例如: output[1] = input[58], output[2] = input[50], output[15] = input[12])
2. inverse initial permutation (inv_ip)

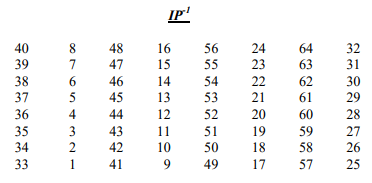

inv_ip是ip()的逆向操作(input = inv_ip(ip(input)))，其運作邏輯如下:
將原資料用上表的索引填入(例如: output[1] = input[40], output[2] = input[8], output[15] = input[63])
4.結尾
這些就是DES的運作邏輯了，不過這個樣子還不能真的加密資料，你會發現現在的演算法只能接受64bit的資料，但真正加密的資料可不是固定大小的，所以下一篇我們會討論要怎麼真的用DES進行加密，那就敬請期待囉。
